MT3713X

PSR > MT3713X

MT3713X

概述

MT3713X是一款高度集成自供电的PSR变换器该系列内部集成了高精度FB下拉反馈电阻，

CS采样电阻,不需要外部电 流检测电阻，同时具有电缆压降补偿功能即输出线损耗补偿它

固定了用于输出电压补偿的电缆补偿 是高效率低损耗 的电源适配器和充电器方案的最佳

设计选择 。


产品选型

产品型号
待机功率输出功率
工作模式最高频率耐压
输出线补电流
典型应用
封装

MT3713AL

<75mW3W
DCM
80K
850V
4µA5V0.5A
SOP7

MT3713AH

<75mW3W
DCM80K850V
8µA5V0.5ASOP7

MT3713BL

<75mW5W
DCM80K850V
3µA5V1A/12V05A
SOP7

MT3713HB

<75mW5W
DCM80K850V
7µA5V1A/12V05ASOP7



主要特点

◆全电压输入

◆内置850V高耐压大功率三极管

 ◆内置高压三极管

◆高精度恒流恒压输出±5%

 ◆内置软启动电路

◆待机功耗<75mW

◆带输出电压可调线损补偿

 ◆提供SOP-7封装


典型应用

◆手机充电器

 ◆适配器

◆开关电源


封装管脚

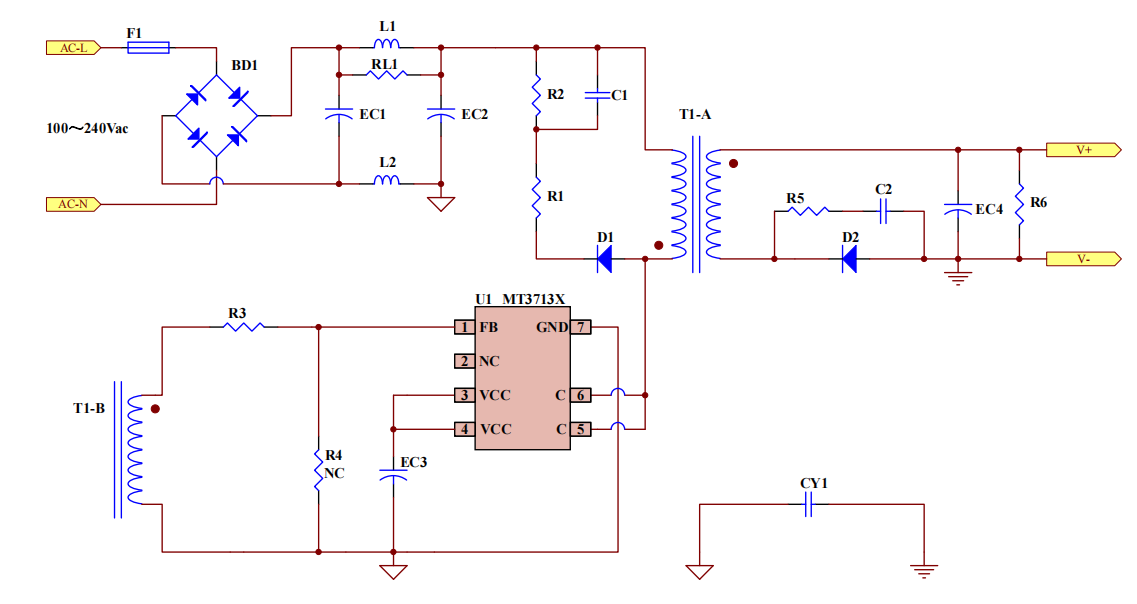

典型应用电路
