MT1618X
MT1618X
MT1618X
开关电源转换器芯片
MT1618X是一款针对离线式反激电源设计的高性能 PWM 控制器。芯片采用电流模式控制，可支持断续模式和连续模式工作，适用于恒压输出的隔离型电源应用中。
MT1618X内部具有高精度65kHz开关频率振荡器，且带有抖频功能，可优化EMI性能。芯片采用绿色节能模式和打嗝模式工作，可满足六级能效和待机功耗小于75mW的要求。
MT1618X集成有完备的保护功能，包括：VCC欠压保护 (UVLO)、VCC过压保护 (OVP)、CSOVP 保护、逐周期电流限制、短路保护 (SCP)、过载保护 (OLP)、内部过热保护、软启动、VCC箝位和 CS管脚开路保护等。
主要特点
| • 可支持断续模式、连续模式工作 | • 集成自恢复模式的保护功能 |
| • 超宽VCC工作电压 | • VCC欠压保护(UVLO) |
| • 固定65kHz开关频率 | • 绿色省电模式和打嗝模式工作 |
| • 软启动、软驱动功能 | • 过热保护(OTP) |
| • 超低启动和工作电流 | • 逐周期电流限制 |
| • 集成抖频功能优化 EMI | • 过载保护(OLP) |
| • 集成内部斜率补偿的电流模式控制 | • 前沿消隐(LEB) |
| • 待机功耗＜75mW | • 封装SOP8 |
典型应用
• PD快充
• 适配器电源

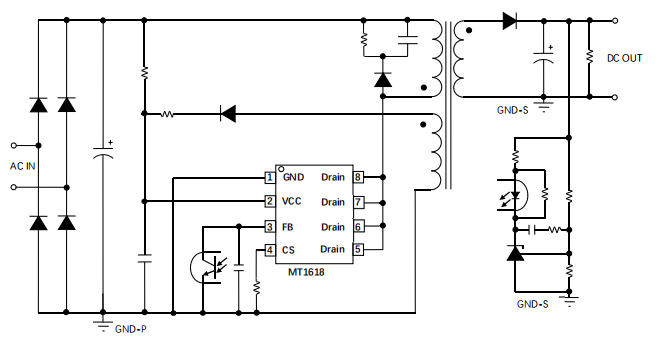

典型应用电路
管脚说明及封装信息
管脚 | 名称 | 说明 |
1 | GND | 电源地 |
2 | VCC | 电源供电 |
3 | FB | 反馈输入 |
4 | CS | 电流监测反馈输入 |
5、6、7、8 | DRAIN | 内置功率管的极漏，与变压器的原边相连 |
产品选型
产品型号 | 工作模式 | 输出功率 | 最高频率 | 典型应用 | 待机功耗 | 封装 |
MT1618A | DCM/CCM | 15W | 65K | QC15W | ＜75mW | SOP8 |
MT1618B | DCM/CCM | 18W | 65K | PD18W | ＜75mW | SOP8 |
MT1618C | DCM/CCM | 20W | 65K | PD20W | ＜75mW | SOP8 |
MT1618D | DCM/CCM | 25W | 65K | PD25W | ＜75mW | SOP8 |
